Модель Mercotac 110 (одноконтактный, 10 Амп.)

Продукция > Mercotac > Модель Mercotac 110

   Наша компания предлагает все виды электрических соединителей как со склада в Москве, так и под заказ. Можем организовать доставку до Покупателя во все регионы России.

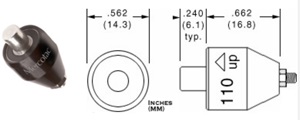

Model Mercotac 110
Общие характеристики электрических соединителей Mercotac:
1. Сверхнизкий уровень электрических шумов;
2. Низкое сопротивление < 1 mОм;
3. Сигнал не ухудшается в течение срока эксплуатации;
4. Не требует технического обслуживания;
5. Герметичная конструкция шарикоподшипника;
6. Высокая надежность и длительный срок службы электрического соединителя.



Модель Кол-во проводников Диапозон напряжения (В) Номинальный ток (240В ~) Амп. Макс. частота
(MHz)
Сопротивление контакта Кол-во оборотов в секунду Номинальный температурный режим
(макс/мин,°C)
Момент кручения (г*см) Сопротивление между контактами
Модификации модели 110
110 1 х 10 200 <1mОм 3600 60 / -29 35 х
110-SS 1 х 10 200 <1mОм 3600 60 / -29 35 х
110-L 1 х 10 200 <1mОм 1200 60 / -29 10 х

"SS" – обозначение указывает на шариковый подшипник из нержавеющей стали (рекомендуется для влажных или агрессивных сред);


"L" – обозначение указывает на низкий крутящий момент;

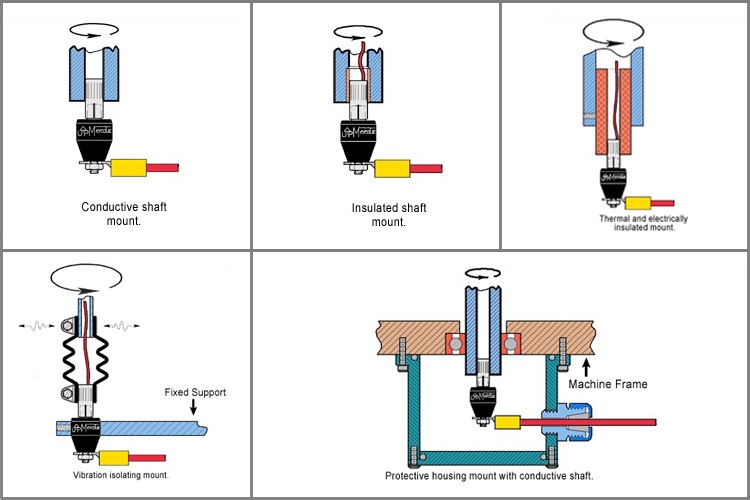

Модель электрического соединителя Mercotac 110 устанавливается строго в вертикальной плоскости и, как правило, крепится при помощи металлического цилиндрического приемника с накаткой к вращающемуся узлу машины. При монтаже в горизонтальном положении, необходимо использовать модель 110-T, чтобы иметь возможность установить электрический соединитель в той же плоскости вращения.


Примечания по установке:
- стрелка вверх (UP) не должна указывать вниз относительно горизонтали;
- не припаивать и не сгибать контакты крышки;
- избегать боковых и механических нагрузок (чрезмерно жесткие проводники);
- не жесткое крепление обоих концов разъема;
- монтаж в пределах эксцентриситета в пределах 0,005"(.13mm);
- обеспечить защиту от перегрузки в цепи;
- обезопасить от вибрации и ударов во время вращения.
